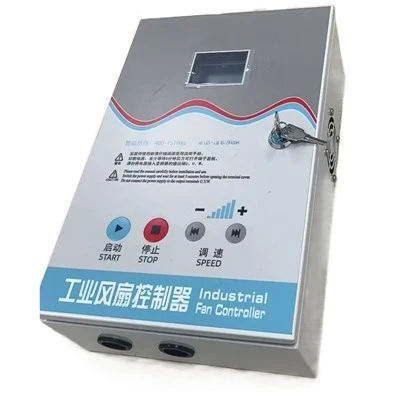

سلام! به عنوان تامین کنندهجعبه کنترل فن ناهمزمان 3 فاز، من به طور مستقیم دیده ام که جریان های راه اندازی بالا چقدر آزاردهنده هستند. این فقط آزاردهنده نیست. می تواند به طور جدی سیستم و تجهیزات شما را خراب کند. بنابراین، بیایید بررسی کنیم که چگونه میتوانیم آن جریان شروع را کاهش دهیم.
چرا جریان شروع را کاهش دهیم؟
اول از همه، چرا به خود زحمت می دهیم جریان راه اندازی را کاهش دهیم؟ خوب، جریان های راه اندازی بالا می تواند باعث ایجاد یک سری مشکلات شود. به عنوان مثال، آنها می توانند منجر به کاهش ولتاژ در سیستم الکتریکی شوند. هنگامی که یک جعبه کنترل فن راه اندازی می شود و جریان زیادی می کشد، می تواند ولتاژ دستگاه های دیگر متصل به همان سیستم را کاهش دهد. این ممکن است باعث شود آن دستگاه های دیگر فعال شوند، یا در بدترین حالت، به طور کلی کار را متوقف کنند.
ثانیاً، جریان های راه اندازی بالا می توانند کنتاکت های کلیدها و رله های جعبه کنترل را فرسوده کنند. هر بار که یک موج بزرگ جریان وجود دارد، قوس هایی در مخاطبین ایجاد می کند. با گذشت زمان، این قوس باعث فرسایش کنتاکت ها، کاهش طول عمر آنها و افزایش احتمال خرابی می شود.
و استرس وارد بر خود موتور را فراموش نکنیم. جریان راه اندازی زیاد گرمای زیادی در سیم پیچ موتور ایجاد می کند. این گرمای اضافی می تواند به مرور زمان به عایق آسیب برساند و منجر به خرابی موتور و تعمیرات پرهزینه شود.
روش های کاهش جریان شروع
Star - Delta Starting
یکی از رایجترین روشها برای کاهش جریان راهاندازی جعبه کنترل فن سه فاز ناهمزمان، راهاندازی ستاره - مثلث است. در اتصال ستاره، ولتاژ در هر فاز موتور به 1/√3 (حدود 57.7٪) ولتاژ خط کاهش می یابد. این به طور قابل توجهی جریان راه اندازی را کاهش می دهد.
در اینجا نحوه عملکرد آن آمده است. هنگامی که موتور شروع به کار می کند، سیم پیچ ها به صورت ستاره ای متصل می شوند. این امر جریان اولیه کشیده شده توسط موتور را کاهش می دهد. هنگامی که موتور به سرعت معینی رسید، معمولاً حدود 80 درصد سرعت کامل، اتصال به پیکربندی مثلث تغییر میکند. در اتصال مثلث، موتور با ولتاژ معمولی خود کار می کند و می تواند تمام توان خود را ارائه دهد.
با این حال، شروع ستاره - دلتا محدودیت های خود را دارد. به تجهیزات سوئیچینگ اضافی نیاز دارد که به هزینه و پیچیدگی جعبه کنترل می افزاید. همچنین، انتقال از ستاره به مثلث میتواند باعث موج کوتاه جریان شود که ممکن است همچنان باعث افت ولتاژ در سیستم شود.
راه اندازی اتوترانسفورماتور
راه اندازی اتوترانسفورماتور روش موثر دیگری برای کاهش جریان راه اندازی است. یک اتوترانسفورماتور برای کاهش ولتاژ اعمال شده به موتور در هنگام راه اندازی استفاده می شود. با کاهش ولتاژ، جریان راه اندازی نیز به نسبت کاهش می یابد.
هنگامی که موتور شروع به کار می کند، اتوترانسفورماتور ولتاژ کاهش یافته را فراهم می کند. با شتاب گرفتن موتور، ولتاژ به تدریج افزایش می یابد تا زمانی که موتور به سرعت کامل خود برسد و مستقیماً به ولتاژ خط متصل شود.
مزیت راه اندازی اتوترانسفورماتور این است که می تواند شروعی نرم با کاهش زیادی در جریان راه اندازی ایجاد کند. اما مانند راه اندازی ستاره - مثلث، به تجهیزات اضافی (ترانسفورماتور خودکار) نیاز دارد که می تواند حجیم و گران باشد.
شروع کننده های نرم
استارت های نرم برای کاهش جریان راه اندازی موتورهای سه فاز ناهمزمان به طور فزاینده ای محبوب می شوند. سافت استارتر یک دستگاه الکترونیکی است که ولتاژ اعمال شده به موتور را در هنگام راه اندازی کنترل می کند. به تدریج ولتاژ را از مقدار کم به ولتاژ کامل خط در یک دوره زمانی افزایش می دهد.
این افزایش تدریجی ولتاژ منجر به یک شروع صاف با کاهش قابل توجه جریان راه اندازی می شود. سافت استارترها همچنین ویژگی هایی مانند محدودیت جریان را ارائه می دهند که می تواند بر اساس نیازهای سیستم تنظیم شود.
بر خلاف راه اندازی ستاره - مثلث و اتوترانسفورماتور، سافت استارترها به تجهیزات حجیم اضافی نیاز ندارند. آنها را می توان به راحتی در جعبه کنترل ادغام کرد و کنترل بهتری بر روند شروع ارائه می دهد. با این حال، سافت استارترها میتوانند گرانتر از روشهای شروع سنتی باشند.
درایوهای فرکانس متغیر (VFD)
درایوهای فرکانس متغیر احتمالاً پیشرفتهترین راه برای کاهش جریان راهاندازی جعبه کنترل فن سه فاز ناهمزمان هستند. VFD سرعت موتور را با تغییر فرکانس و ولتاژ برق عرضه شده به موتور کنترل می کند.
در هنگام راه اندازی، VFD با تامین فرکانس و ولتاژ پایین به موتور شروع به کار می کند. با شتاب گرفتن موتور، فرکانس و ولتاژ به تدریج افزایش می یابد. این به موتور اجازه می دهد تا با جریان راه اندازی بسیار کم به آرامی شروع به کار کند.
VFD ها مزایای زیادی دارند. آنها نه تنها جریان راه اندازی را کاهش می دهند بلکه امکان کنترل دقیق سرعت موتور را نیز فراهم می کنند. این می تواند منجر به صرفه جویی در مصرف انرژی شود، به خصوص در برنامه هایی که نیازی به کارکردن مدام فن با سرعت کامل نیست. با این حال، VFD ها گران ترین گزینه هستند و به دانش فنی بیشتری برای نصب و نگهداری نیاز دارند.
انتخاب روش مناسب
بنابراین، چگونه روش مناسبی را برای کاهش جریان راه اندازی برای خود انتخاب می کنیدجعبه کنترل فن ناهمزمان 3 فاز? خب به عوامل مختلفی بستگی دارد.
اگر هزینه یک نگرانی عمده است و به دنبال راه حل ساده ای هستید، راه اندازی ستاره-دلتا ممکن است گزینه خوبی باشد. این یک روش کاملاً ثابت است و تجهیزات اضافی مورد نیاز نسبتاً ارزان است.
اگر به یک استارت صاف با کاهش زیاد در جریان راه اندازی نیاز دارید و می توانید هزینه اضافی را نیز بپردازید، راه اندازی اتوترانسفورماتور یا استارت نرم می تواند انتخاب بهتری باشد. به ویژه استارت های نرم، کنترل و انعطاف پذیری بیشتری را در مقایسه با راه اندازی ترانسفورماتور خودکار ارائه می دهند.
اگر به دنبال بهترین عملکرد از نظر شروع کاهش جریان و کنترل سرعت هستید و بودجه لازم برای آن را دارید، VFD راه حلی است. VFD ها برای کاربردهایی که در آن صرفه جویی در انرژی و کنترل دقیق سرعت مهم است، ایده آل هستند.
سایر محصولات مرتبط
ما همچنین انواع دیگری از جعبه های کنترل فن، مانندجعبه کنترل فن مغناطیسی دائمیوکنترلر فن سقفی BLDC. این محصولات دارای ویژگی های متفاوتی هستند و می توانند در کاربردهای مختلف مورد استفاده قرار گیرند. اگر علاقه مند به کاوش گزینه های دیگر برای نیازهای کنترل فن خود هستید، در صورت تمایل به بررسی ما مراجعه کنیدکنترل کننده فن سه فاز ناهمزمانهمچنین.
بیایید صحبت کنیم!
اگر به دنبال جعبه کنترل فن سه فاز ناهمزمان هستید یا در مورد کاهش جریان راه اندازی سوالی دارید، خوشحال می شوم از شما بشنوم. چه مالک یک کسب و کار کوچک باشید و چه بخشی از یک عملیات صنعتی بزرگ، ما می توانیم با همکاری یکدیگر بهترین راه حل را برای نیازهای شما پیدا کنیم. برای شروع گفتگو در مورد نیازهای خود با ما تماس بگیرید و بیایید ببینیم چگونه می توانیم به شما در بهینه سازی سیستم کنترل فن خود کمک کنیم.
مراجع
- اصول ماشین آلات الکتریکی اثر استفن جی چاپمن
- کتاب الکترونیک صنعتی، ویرایش سوم
